Что такое ригель? Отличие от балки

Ригель представляет собой часть опорной конструкции здания. Чаще всего изготавливается из железобетона и металла, реже из дерева.

Ригеля — строго горизонтальные элементы. Они не несут изгибающие нагрузки, а служат для механической связи стоек. Ввиду отсутствия на них изгибающих нагрузок, их обычно не рассчитывают, а подбирают из сортамента с определенным запасом прочности.

Задача ригеля – распределить нагрузки от стропил на балки. Широта использования ригеля значительно больше, чем у балки. В конструкции зданий часто встречаются ригеля, похожие на балки. Причем настолько, что даже не все профессиональные строители могут объяснить разницу.

Что такое ригель в строительстве и чем он отличается от балки и будем разбираться. Рассмотрим также типы и виды бетонных ригелей.

Основные отличия ригеля от балки: часто - формой, а вообще, назначением и функциями. Еще одно отличие ригеля и балки — материал и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель может также быть и железобетонным.

С горизонтальными деревянными и металлическими элементами чуть сложнее. Если не приходится на них изгибающая нагрузка, то — это ригель. В противном случае — балка. Следует отметить, в частых простых случаях деревянные ригеля — это брус прямоугольного или квадратного сечения.

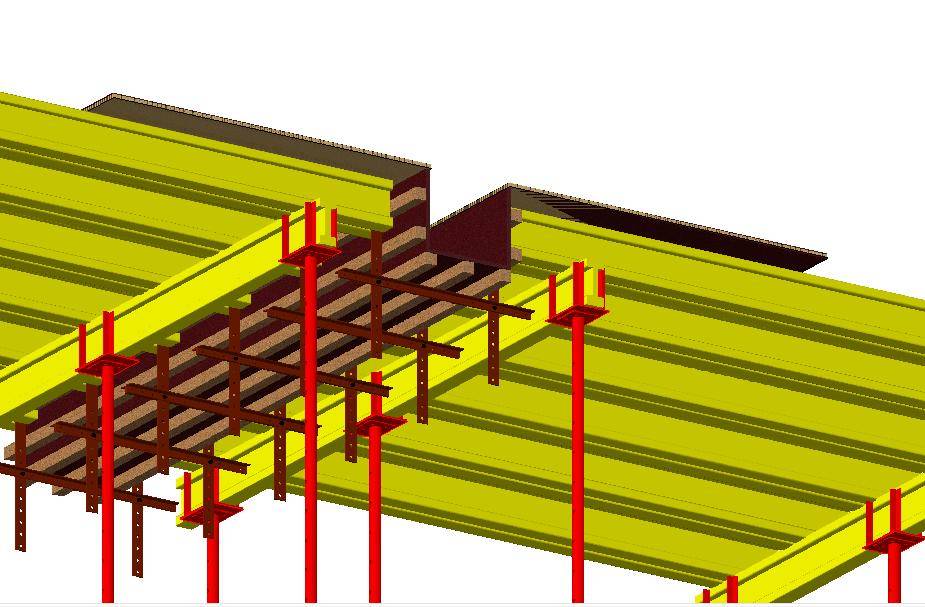

Железобетонные ригеля соединяют стойки каркаса здания, которые служат опорой для перекрытий.

Ригель – это опора

Расшифровка маркировки ригелей

По форме они бывают трех видов: с одной и двумя полками или без полок. Те, которые с одной полкой применяют по краям конструкции. На них можно уложить только край одной плиты. С двумя — ставят по центру. На две полки можно уложить перекрытие с двух сторон.

С одной полкой (выступом) — для укладки плиты перекрытия с одной стороны. Их еще называют однополочными.

Для опоры одной плиты:

РОП — пустотной;

РОР — ребристой.

Для лестниц:

РЛП — лестничного пролета;

РЛР — лестничных клеток.

Виды железобетонных ригелей для опоры плит перекрытий и строительства бетонных лестниц

С двумя полками (двухполочные) применяются для центральных пролетов. Они служат опорой для двух плит перекрытия с двух сторон. Есть две модификации — под обычные стойки и под колонны. Маркировка одинаковая, разные формы основания:

для стоек и колонн под укладку плит разного типа:

РДР — ребристые;

РДП — пустотные;

РКП — консольные — для опирания пустотных плит балконов.

Бесполочные — по форме похожи на двухполочные, но полки очень малого размера. Снова-таки, есть для плит разного типа:

РБР — ребристых;

РБП — пустотных.
