Дополнительные укосины: когда их использование необходимо?

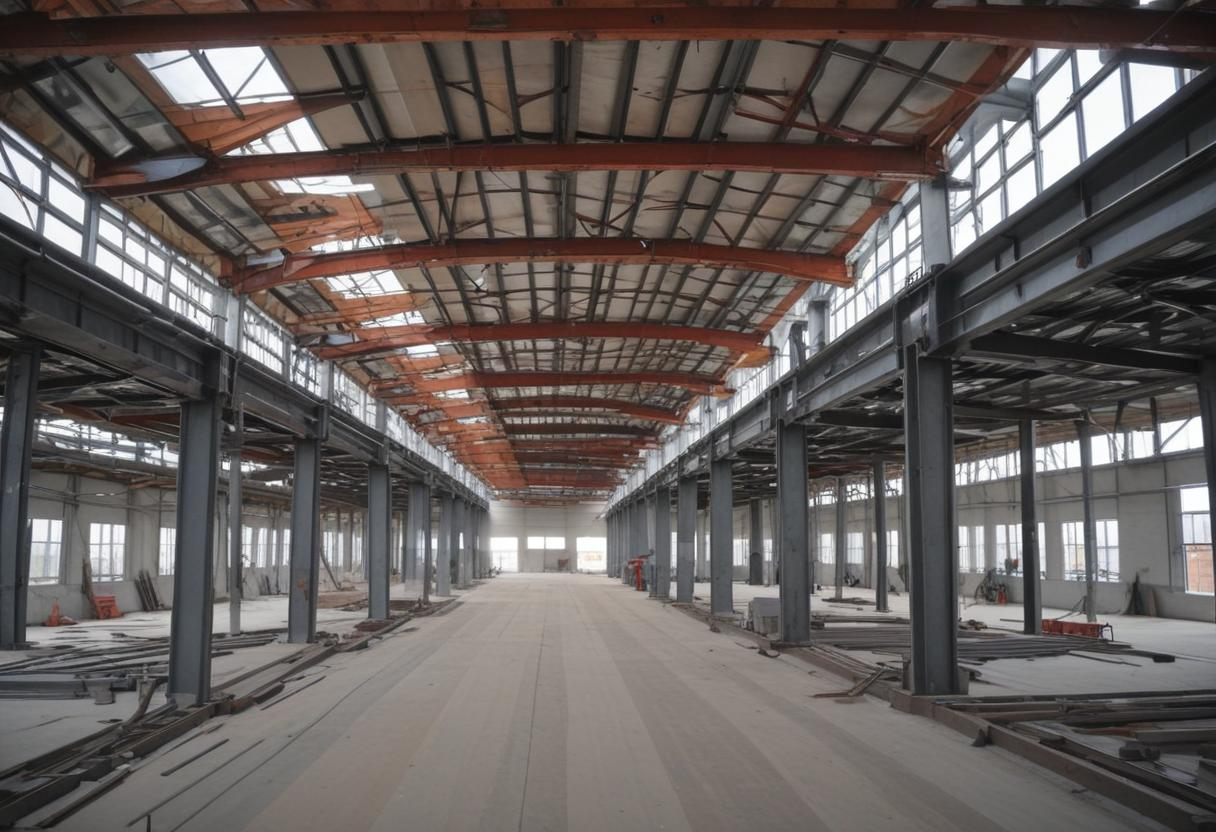

Современные строительные конструкции становятся всё более сложными: архитекторы стремятся к новым формам, застройщики — к экономии, а инженеры — к обеспечению надёжности и безопасности. В таких условиях правильно спроектированные укосины становятся одним из ключевых элементов устойчивости. Особенно важным их применение становится в металлических каркасах, где потери устойчивости могут происходить внезапно и без видимых предварительных признаков.

Что именно считается дополнительной укосиной? Когда их проектирование становится необходимостью? Каким требованиям они должны соответствовать? Рассмотрим все эти вопросы последовательно, с позиции инженерных расчётов и практических требований к надёжности конструкций.

Что такое укосины и какова их роль?

Укосина — это конструктивный элемент, предназначенный для увеличения жёсткости и устойчивости каркаса. Обычно укосины работают либо на растяжение, либо на сжатие, компенсируя боковые (горизонтальные) усилия и перераспределяя нагрузки между элементами.

Основные функции укосин:

• предотвращение боковых смещений конструкций;

• повышение общей пространственной жёсткости;

• передача и перераспределение горизонтальных нагрузок (ветровых, сейсмических);

• минимизация прогибов и потерь устойчивости.

Без укосин многие тонкостенные конструкции могли бы разрушаться под действием даже умеренных внешних воздействий.

Виды укосин в инженерных конструкциях

По положению:

• Вертикальные укосины — устанавливаются между колоннами для восприятия горизонтальных усилий на уровне этажей.

• Горизонтальные укосины — размещаются в уровне балок или между связями перекрытий для стабилизации плоскости перекрытия.

• Пространственные укосины — обеспечивают трёхмерную устойчивость каркаса, особенно в промышленных и высоких зданиях.

По способу работы:

• Работающие на растяжение — укосины из канатов, стальных полос.

• Работающие на растяжение и сжатие — профилированные укосины из труб, уголков, швеллеров.

По материалу:

• Стальные укосины (наиболее распространённый вариант).

• Армированные элементы из композиционных материалов (высокопрочные канаты, стержни).

• Временные укосины для монтажа (потом могут демонтироваться).

Выбор материала зависит от расчётных усилий, веса конструкции, проектных требований и стоимости реализации.

Когда укосины становятся необходимыми?

Проектировщик должен назначить дополнительные укосины в ряде чётко определённых ситуаций:

1. Повышенные внешние нагрузки

Ветровые нагрузки

В регионах с сильными ветрами (например, в степных или прибрежных зонах) горизонтальная составляющая ветрового давления может быть сопоставима или даже превышать собственный вес конструкции. Без укосов каркас может потерять устойчивость.

Пример расчёта:
Если ветровая нагрузка составляет 0,8 кПа, а площадь воздействия ветра на здание — 500 м², горизонтальное усилие = 0,8 × 500 = 400 кН. Такое усилие требует надёжной системы связей.

Сейсмические нагрузки

В сейсмоопасных зонах (например, в южных регионах Казахстана, Кыргызстана, юга России) при проектировании необходимо учитывать динамическое воздействие землетрясений. Укосины помогают гасить горизонтальные перемещения каркаса за счёт перераспределения инерционных усилий.

Снеговые нагрузки

В конструкциях с большими горизонтальными пролётами под снеговыми нагрузками может появляться неравномерное распределение нагрузок, приводящее к кручению или изгибу каркаса. Укосины стабилизируют систему в таких случаях.

2. Большие пролёты и высокие здания

При длине пролёта более 12–18 метров и высоте более 20 метров потребность в жёсткости конструкции возрастает нелинейно. Каркас начинает работать не как система жёстких рам, а как гибкая сетка, склонная к коллапсу при боковом воздействии.

Дополнительные укосы:

• уменьшают деформации;

• снижают прогиб балок и стоек;

• обеспечивают устойчивость сечения.

Пример:
При пролёте 24 м прогиб балки без дополнительных укосов может превышать допустимые нормы по СНиП (например, 1/250 пролёта). При установке укосов прогиб уменьшается в 2–3 раза.

3. Наличие шарнирных узлов

В системах, где предусмотрены шарнирные соединения (без передачи момента изгиба между элементами), укосы становятся обязательными. Без них конструкция превращается в механически неустойчивую систему.

Особенности расчёта:

• необходимо обеспечить возможность восприятия горизонтальных усилий укосами;

• следует предусмотреть достаточную жёсткость самих укосных элементов.

4. Архитектурные особенности зданий

Здания со сложной формой (например, скошенные фасады, "рваные" объёмы, большие консоли) требуют специальных мер по обеспечению устойчивости. Обычные рамы не могут компенсировать возникновение эксцентриситетов и дополнительных моментов.

Укосные системы в таких проектах:

• могут быть как видимыми (эстетический элемент дизайна);

• так и скрытыми в конструкции стен или перекрытий.

5. Реконструкция и усиление старых зданий

Когда здание перепрофилируется (например, производственное здание переоборудуется под торговый центр), нагрузочные схемы меняются. Часто существующий каркас не рассчитан на новые эксплуатационные условия.

Добавление укосов позволяет:

• увеличить допустимую нагрузку без замены элементов;

• повысить устойчивость к новым горизонтальным воздействиям;

• минимизировать затраты на усиление.

Особенности проектирования дополнительных укосов

Инженер должен учитывать следующие ключевые моменты:

Расчёт усилий

• усилия в укосинах определяются исходя из статического расчёта общей схемы;

• учитываются различные сочетания нагрузок согласно СП 20.13330 "Нагрузки и воздействия".

Выбор профиля

• укосины из уголков, труб, швеллеров наиболее распространены для постоянных нагрузок;

• канаты применяются в растягивающих системах.

Проверка на устойчивость:
Укосы, работающие на сжатие, необходимо проверять на продольный изгиб.

Узлы крепления

• узлы должны воспринимать передаваемые усилия;

• при проектировании необходимо обеспечить жёсткое соединение укосины с элементами каркаса;

• сварные соединения должны соответствовать требованиям прочности и пластичности.

Расположение укосов

• диагональные связи предпочтительно устанавливать под углом около 45°;

• асимметричное расположение укосов приводит к появлению эксцентриситетов и кручению.

Ошибки в проектировании укосов

Типичные ошибки:

• неправильный угол укосов (слишком крутой или слишком пологий);

• недооценка продольной устойчивости укосов на сжатие;

• неучёт динамических воздействий (особенно при сейсмике);

• недостаточная прочность узлов крепления.

Последствия ошибок:

• потеря устойчивости каркаса;

• увеличение деформаций до недопустимых значений;

• аварийные ситуации.

Примеры реальных проектов

1. Логистический центр в степной зоне

При проектировании металлического склада площадью 10 000 м² в степной зоне Казахстана потребовалась система дополнительных укосов в каждой трети пролёта. Без укосов расчётный прогиб превышал норму в 2,2 раза.

2. Бизнес-центр в сейсмическом районе

Многоэтажное здание в Алматы потребовало введения пространственной укосной системы, работающей в трёх направлениях. Это позволило учесть 7-балльную сейсмическую активность без увеличения сечений основных колонн.

Дополнительные укосины — это не второстепенный элемент конструкции, а важнейший инструмент обеспечения устойчивости и надёжности. Их применение необходимо в ряде случаев: при больших пролётах, повышенных нагрузках, шарнирных соединениях, сейсмоопасности и реконструкции зданий.

Грамотное проектирование укосных систем позволяет:

• существенно повысить безопасность эксплуатации;

• оптимизировать расход материалов;

• сохранить архитектурные особенности здания.

Инженер, разрабатывающий систему укосов, должен глубоко понимать физику работы конструкции, уметь моделировать её поведение под нагрузками и учитывать все нюансы проектных норм. Только тогда здание будет служить надёжно и долго, независимо от внешних условий.



Автор статьи: Царёв Владимир Сергеевич
