Особенности проектирования КМ
Знание и использование чертежей марки КМ (конструкции металлические) является важным аспектом в области проектирования и строительства металлических конструкций.
Давайте рассмотрим, что такое чертежи марки КМ? Что входит в раздел чертежей КМ? Какие факторы учитываются при разработке чертежей раздела КМ?
- Что такое чертежи марки КМ (конструкции металлические)?

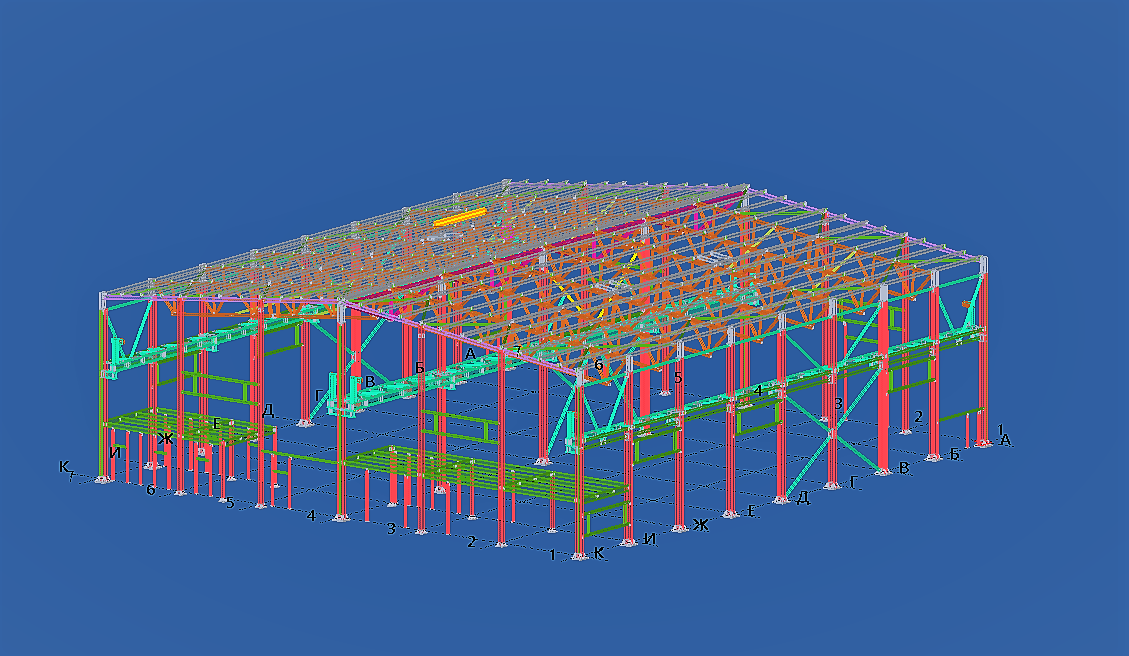

Чертежи марки КМ представляют собой графическую документацию, используемую для проектирования, изготовления и монтажа различных металлических конструкций. Они являются основой для понимания формы, размеров, материалов и способа сборки элементов конструкции.
Для выполнения КМ проектировщику необходимы исходные чертежи, где описана конструктивная схема объекта. Инженер-проектировщик выполняет конструктивные чертежи с учетом архитектурно-планировочных особенностей проекта. В разделе КМ вся информация проекта излагается в виде схем, чертежей и пояснительной записки. При необходимости осуществляется расчёт элементов металлоконструкций по деформации, прочности и устойчивости. Расчеты конструктивных элементов прикрепляются в пояснительную записку, если это требуется в техническом задании.
Чертежи марки КМ разрабатываются на основе полученного Технического Задания от заказчика. Разработанный проект КМ (если площадь объекта более 1500 м2 и выше 3 этажей включительно) проходит государственную экспертизу, после чего проектируется раздел КМД (конструкции металлические деталировочные).
- Что входит в раздел чертежей КМ (конструкции металлические) и раздел КМД?
Раздел чертежей КМ включает в себя несколько основных компонентов, каждый из которых предоставляет уникальную информацию о металлической конструкции:
Согласно Техническому Заданию (ТЗ) проектируется проект КМ, в состав которого входят:
- общие данные по объекту;
- характеристики нагрузок на конструкцию и ее фундамент;
- общие чертежи и схемы расположения конструкций и отдельных узлов;
- спецификация для изготовления металлопроката;
- пояснительная записка с расчетами (при необходимости).
Проект КМД содержит:
- сборочные чертежи всех металлических конструкций;
- монтажные схемы с информацией о монтажных узлах и стыках;
- все ведомости: марок, стали, метизов.
- Что учитывается при разработке чертежей раздела КМ (конструкции металлические)?
При разработке чертежей раздела КМ учитываются множество факторов, чтобы обеспечить безопасность, надежность и соответствие конструкции заданным требованиям: назначение, технологические требования к монтажу и строительству объекта, местонахождение объекта.
Статические и динамические нагрузки: металлические конструкции должны выдерживать различные нагрузки, такие как ветровое давление, снеговая нагрузка, динамические силы и т.д. Чертежи должны учитывать эти нагрузки при расчете размеров и прочности элементов.
Материалы: выбор подходящих материалов является важным аспектом при проектировании металлических конструкций. Учитываются механические свойства материалов и их способность справляться с окружающей средой, например, выбор стали для изготовления конструкции.
Безопасность: чертежи должны предусматривать все меры безопасности при сборке и эксплуатации конструкции, чтобы избежать возможных аварийных ситуаций.
Коды и стандарты: при разработке чертежей следует придерживаться строительных кодов и стандартов, установленных соответствующими организациями.
Чертежи марки КМ представляют собой важный инструмент для проектирования и строительства металлических конструкций. Они обеспечивают основу для воплощения идей в реальность и позволяют создавать прочные и надежные сооружения.
