Проект КМД и проект КМ: Что это и зачем нужно? Разбираемся в стадии металлоконструкций!

Всем привет! Часто в строительстве, особенно когда речь заходит о каркасах зданий, мостах, ангарах или промышленных объектах, звучат термины КМ и КМД. Путать их нельзя, так как это принципиально разные этапы работы с металлоконструкциями! Давайте разберемся, что к чему.

1. Проект КМ (Конструкции Металлические) - РАСЧЕТ и КОНЦЕПЦИЯ

Что это? Это РАЗРАБОТОЧНЫЙ этап. Инженеры-проектировщики (часто называемые "расчетчиками КМ") создают общую концепцию несущего металлического каркаса здания или сооружения.

Основные задачи:
    *   Расчет нагрузок: Снег, ветер, вес самого здания, оборудования, людей и т.д. - все это ложится на каркас. Проект КМ определяет, как металл будет эти нагрузки выдерживать.
    *   Выбор сечений: Определение размеров и типов профилей (двутавры, швеллеры, уголки, трубы) для колонн, балок, ферм, связей исходя из расчетов на прочность, устойчивость и жесткость.
    *   Разработка схем: Создание общих планов, разрезов, узлов сопряжений элементов. Показывается *как* элементы будут соединяться в принципе (болтами, сваркой).
    *   Согласование: Проект КМ проходит экспертизу на соответствие нормам безопасности (СП, ГОСТы) и согласуется с архитектурными, технологическими и другими разделами проекта.

  Результат: Комплект чертежей и спецификаций, где указаны габариты элементов, марки стали, основные узлы сопряжений и ОБЩИЕ требования к изготовлению и монтажу. Это "инструкция" для следующих этапов.

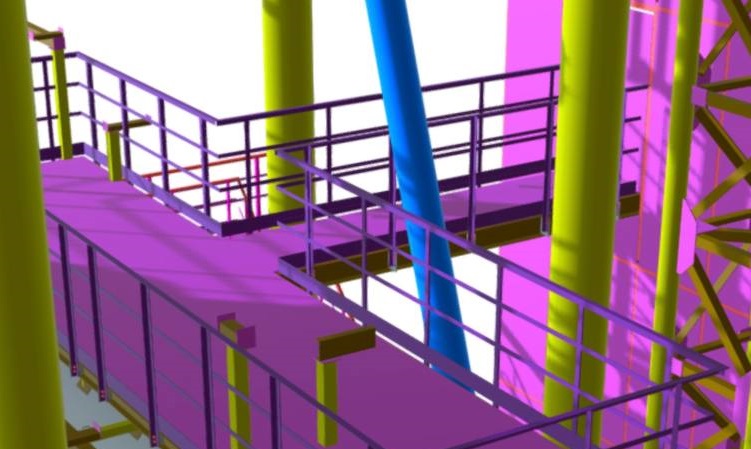

2. КМД (Конструкции Металлические Деталировочные) - ИЗГОТОВЛЕНИЕ и МОНТАЖ

Что это? Это РАБОЧАЯ документация, создаваемая на ОСНОВЕ утвержденного проекта КМ. Ее разрабатывают инженеры-конструкторы (часто в тесном контакте с заводом-изготовителем).

 Основные задачи:
    *   Деталировка: Каждый элемент конструкции (балка, колонна, связь) "разбирается" на отдельные детали (полки, стенки, фасонки, ребра жесткости) с указанием их точных размеров, формы, отверстий под болты, сварных швов.
    *   Проработка узлов: Каждое сопряжение элементов прорисовывается до мельчайших подробностей: точное расположение болтов, их диаметры, классы, длины; типы и катеты сварных швов; установочные и монтажные связи.
    *   Маркировка: Присвоение уникального номера (марки) каждой детали и каждому сборочному элементу (отправочной марке). Это критично для правильной сборки на заводе и на стройплощадке.
    *   Создание спецификаций: Подробные списки всех деталей, элементов, болтов, гаек, шайб с указанием марок, количества, веса.

*   Результат: Комплект очень подробных чертежей, по которым:
    *   Завод-изготовитель: Может нарезать металл, просверлить все отверстия, приварить все ребра и фасонки, покрасить и промаркировать каждую деталь и отправочную марку.
    *   Монтажники: Могут точно собрать конструкцию на стройплощадке, как большой конструктор, используя маркировку и монтажные схемы.

Почему это важно?

*   Без КМ: Невозможно спроектировать безопасную конструкцию и получить разрешение на строительство.
*   Без КМД: Завод не сможет изготовить элементы правильно и быстро, монтаж превратится в кошмар подгонки "на месте", что ведет к браку, задержкам и удорожанию проекта. Качественные КМД – залог точности и скорости сборки!

Простыми словами:
*   Проект КМ - это ответ на вопрос "КАК ЭТО БУДЕТ РАБОТАТЬ И ВЫДЕРЖИВАТЬ НАГРУЗКИ?" (Инженерная мысль).
*   КМД - это ответ на вопрос "КАК ЭТО ТОЧНО СДЕЛАТЬ И СОБРАТЬ?" (Технологическая карта для завода и монтажников).

Надеюсь, теперь разница между КМ и КМД стала понятнее!

Автор статьи: Царёв Владимир Сергеевич
